3310

เส้นมาตรฐาน เสียงกริ่งไม่ดัง



3310

เส้นจอมีปัญหาแสดงผลแบบจุดๆ เล็กๆ เต็มหน้าจอ



3310

ปุ่มกด กดไม่ได้2ปุ่มพร้อมๆกัน คือปุ่ม1และเลข2



3310

ปุ่มกด กดไม่ได้2ปุ่มพร้อมๆกัน คือปุ่ม5และเลข6



3310

เปิดไม่ติด ไม่กินไฟ ไม่ช๊อต ไม่ชาร์ต ลายไฟเลี้ยง CCONTขาด



3310

เปิดไม่ติด ไม่กินไฟ ไม่ช๊อต ไม่ชาร์ต ลายไฟเลี้ยง CCONTขาด วิธีเช็คตั้งแต่หัวขั้วแบตถึงหางเลย

ควรกางผังวงจรดูตามไป ตามเส้นทาง จะเป็นประโยชน์ มากๆครับ



3310

เปิดติด อาการไม่มีสัญญาณ เช็คภาครับแล้วดี ให้ลองดูภาคส่ง หากยิงไม่ออก กดโทรออก PAไม่กินกระแส กินเหมือนหลอดไฟติดปรกติ ให้ดูลายไฟเลี้ยงของ PA มาไหมตรวจสอบลายเส้นนี้ชอบขาด



3310

เปิดไม่ติด กดSwitch แล้วเข็มDC Supplyไม่ขยับเลย แต่เสียบChargeแล้ว มีการวิ่งโชว์ได้ ตามที่เรียนมาเลยครับ



3310

ลูกค้าเสียบSmalltalkแล้ว พูดไปเพื่อนไม่ได้ยิน อย่างอื่นดีหมด ลายมุดดินไมค์ขาด



3310

เปิดติดขึ้นมาหาซิมไม่เจอ ขึ้นinsert simcard เช็ดล้างทำความสะอาด เรียบร้อยแล้วแต่ไม่หาย ให้กางวงจร ด้านซิมแล้ว ดูตามเส้นนี้ไปเลย ขาดไหม



3310

ปุ่มกด กดไม่ได้ทีเดียวพร้อมๆกัน 3ปุ่มขึ้นไป ลายหัวต้นทางขาด ตามกลุ่มตัวเลข



3310

อาการขึ้นชาร์ตตลอดเวลา สายรอบIC ชาร์ตขาด ต่อซะ



3310

ขึ้นต่ออุกรณ์ชาร์ตใหม่ เส้นทองแดงขาด (ต่ออุปกรณ์ชาร์ตใหม่ อย่าลืมดูตัวชาร์ตด้วยนะครับ บางทีเครื่องไม่เสีย แต่ตัวชาร์ตไม่เหมาะกับเครื่อง เท่านั้น)



3310

ตัวสั่นMotorมีปัญหา ไม่สั่น ปรับเมนู เปลี่ยนMotor แล้วไม่หาย ให้ดูลายวงจรการสั่น ของMotor แบ่งเป็นสองช่วงดังรูป

8310

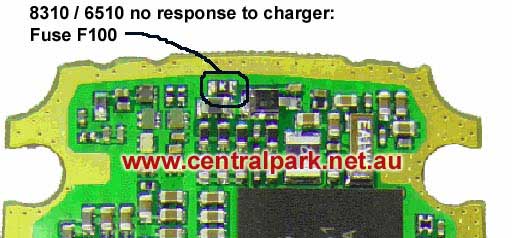

อาการไม่ชาร์ตBatt ดูตำแหน่งFuse ตามรูปสัญลักษณ์ K ตัวขาวๆ

3510-3510i

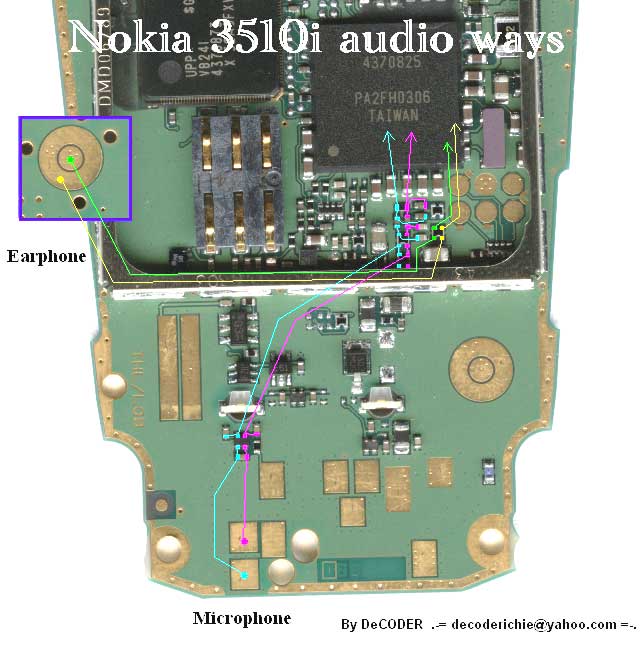

เสียงไม่ดัง สายลำโพงและอีกอาการ เพื่อนคู่สนทนาไม่ได้ยิน ดูลายไมค์หลังจาตรวจสอบ Mic Speakerแล้วให้ดูสายเส้น ตามสีมีสี่เส้นครับ



7210

อาการเปิดไม่ติด ตรวจสอบวงจรสายการเปิดเครื่องตามรูป ข้างหนึ่งลงดิน อีกข้างไปRก่อน



7210 7250

อาการเร่งเสียงขึ้นไม่ได้แต่ลงได้ นับวันมีแต่เบาลงจนสุด ลูกค้าไม่ได้ยินได้ยินเบามากๆ ให้ตรวจสายเร่งเสียงขึ้น



8310

มีอาการกดปุ่มไม่ได้ 2ปุ่มหรือหลายปุ่ม เนื่องจากแผงปุ่ม จากแผงบนที่เป็นชุดจอ มากชุดล่างเป็นตัวเครื่อง ผ่านSocket แล้วR Pull up ตัวเหลืองๆ มักจะแตกหักครับ ทำให้กดไม่ได้เลย เป่าย้ำวางใหม่



8850


6600

เครื่องSymbian อาการมีปัญหาด้านปุ่มกด กดไม่ติด รับสายไม่ได้ โทรออกไม่ได้ ขาConnector มักเป็นสนิม กัดขาด หน้าสัมผัสสกปรก ลายช่วงนี้ขาดง่ายเนื่องจากอยู่ที่มุมเครื่อง



6600

เครื่องไม่ได้ยินเสียงเงียบ ให้ตรวจสอบลำโพง หากลำโพงดีให้ตรวจสอบ ลายลำโพง6600 ตามทางมาเรื่อยๆ ตอนตรวจวัดให้กางวงจร


6600

เปิดติด อาการไม่มีสัญญาณ เช็คภาครับแล้วดี ให้ลองดูภาคส่ง หากยิงไม่ออก กดโทรออก PAไม่กินกระแส กินเหมือนหลอดไฟติดปรกติ ให้ดูลายไฟเลี้ยงของ PA มาไหมตรวจสอบลายเส้นนี้ชอบขาด



6600

เปิดไม่ติด กดSwitch แล้วเข็มDC Supplyไม่ขยับเลย แต่เสียบChargeแล้ว มีการวิ่งโชว์ได้ ตามที่เรียนมาเลยครับ



1100_2300

อาการขึ้นรูปรถเต่าค้างที่หน้าจอตรงตำแหน่งคล้ายชุดหูฟัง ไม่ได้ยินเสียงใดๆทั้งสิ้น ล้างตูดชาร์ตไม่หาย Flashใหม่ก็ไม่หาย เปลี่ยนตูดก็ไม่หาย ปิด- เปิดเครื่อง ก็ขึ้นมาอีก ลายนี้ขาดกันเยอะครับ สำหรับรุ่นนี้ ลองต่อดู ได้เงินใช้ฟรีๆ 300-400บาท อาการนี้ อย่างเคยน่ะครับอย่าลืมดูผังวงจรตามไปด้วย...

LikePost โดย 0 สมาชิก :


Permalink: Re: รวมรูปถาพต่อลายโนเกีย สุดยอดครับห้ามพลาด

ตอบกลับ #1 30/ก.ย./10 หัวข้อไอดี: 14645 | ลิ้งค์หัวข้อ: /topic/14645

ออฟไลน์ รามคาม

  • ออฟไลน์
  • 66
    0
    124



  • Grade III
  • ***
  • สมัครสมาชิกเมื่อ 28/09/2010
    YearsYearsYearsYearsYearsYearsYearsYearsYearsYearsYearsYears
  • เพศ: ชาย
  • กระทู้ : 66
  • Like Post : 124
  • Peny : 0
  • 10988

    • ดูรายละเอียด


  • เข้าใช้งานล่าสุดเมื่อ 02/ต.ค./10


รับทราบ

LikePost โดย 0 สมาชิก :


Permalink: Re: รวมรูปถาพต่อลายโนเกีย สุดยอดครับห้ามพลาด

ตอบกลับ #2 27/พ.ย./10 หัวข้อไอดี: 14645 | ลิ้งค์หัวข้อ: /topic/14645

ออฟไลน์ อ็ิอดดี้

  • ออฟไลน์
  • 138
    0
    81



  • Grade III
  • ***
  • สมัครสมาชิกเมื่อ 30/08/2010
    YearsYearsYearsYearsYearsYearsYearsYearsYearsYearsYearsYears
  • เพศ: ชาย
  • กระทู้ : 138
  • Like Post : 81
  • Peny : 0
  • 8671

    • ดูรายละเอียด


  • เข้าใช้งานล่าสุดเมื่อ 06/ธ.ค./21


ขอบคุณครับ
